Como realizar o carregamento seguro da Bateria Inteligente 12S no carregador U6Q da EV-PEAK.

Carregador modelo U6Q.

Aqui será apresentado um básico do carregador e como utilizá-lo para carregar as baterias do drone, mas ler o manual completo é altamente recomendado. No link abaixo, você pode baixar o manual completo do carregador (em português-br) no formato PDF.

10MB
Manual EV-PEAK U6Q - SKYDRONES.pdf
pdf
Manual do Carregador EV-PEAK U6Q

Este carregador é capaz de realizar uma carga balanceada de 4 baterias inteligentes de 12 células simultaneamente. Ele foi especificamente criado para grandes unidades de baterias. O carregador U6Q possui 3 modos de trabalho: slow charging (carga lenta), normal charging (carga normal) e fast charging (carga rápida) e um modo de "manutenção": carga para armazenamento (storage).

A recomendação para a bateria 12S é o uso do modo slow charging ou normal charging para carga.

Não utilize o modo fast charging para as baterias 12S

No modo slow charging" os 4 canais são carregados ao mesmo tempo. No modo fast charging, a bateria é carregada em ciclos de acordo com a saturação e na ordem da bateria mais "cheia". O pico de corrente e corrente máxima de carga pode chegar a 60A (acima do limite de segurança da bateria 12S). O normal charging carrega duas baterias ao mesmo tempo e a corrente de carregamento é automaticamente distribuída de forma igual

Certifique-se que o seu carregador está configurado para baterias LiPo (veja abaixo)

A barra superior indica qual o tipo de bateria configurado. Há 4 tipos: AUTO, LiPo, LiHv e LiSol. O carregador DEVE estar em LiPo. Se estiver configurado em LiHv, o carregamento de uma bateria LiPo pode causar explosão da bateria.

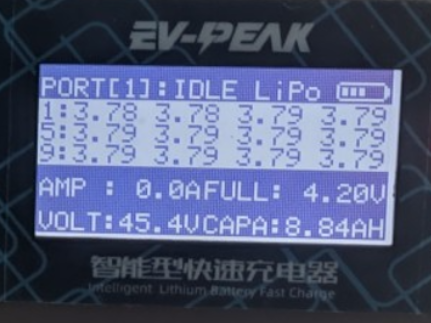

Tela do carregador U6Q

Para configurar o tipo de bateria, pressione os dois botões da direita ao mesmo tempo por 2 segundos, selecione o modo apertando o botão superior direito e depois pressione novamente os dois botões por 2 segundos.

Configurando o tipo de bateria no carregador U6Q da EV-PEAK

Como carregar as baterias

O que você irá precisar:

  • 1 Bateria Inteligente 12S;

  • 1 Carregador de baterias modelo EV-PEAK U6Q;

  • Fonte de energia;

Certifique-se que a sua tomada é compatível com o cabo de força do carregador (Tipo B).

Passo a passo:

Passo 1:

Ligue o carregador na tomada e pressione o botão de ON/OFF na frente do carregador .

Passo 2:

Conecte o conector AS150U da bateria em alguma das portas do carregador. O carregador faz a contagem regressiva automaticamente após conectar a bateria, o LED acende e o alarme emite um sinal sonoro. O carregador inicia o carregamento após o alarme parar.

Certifique-se que o conector esteja bem fixado

Para remover a bateria, sempre puxe o conector, nunca puxe diretamente o cabo!

Passo 3:

Como configurar o carregador para carregar as baterias 12S:

  1. Se o carregador não selecionar automaticamente o canal da bateria conectada, pressione um dos dois botões da direita para selecionar o canal em que a bateria está conectada.

  2. No seletor de modo de carga na esquerda, selecione o modo slow charging ou normal charging. Consulte o manual para verificar mais detalhes sobre os modos de carregamento.

  3. Certifique-se que o carregador está no modo LIPO.

  4. Pressione e segure o botão START por 2 segundos para começar a carregar.

Passo 4:

Se você precisar interromper a carga no meio do processo, pressione qualquer um dos botões da direita.
